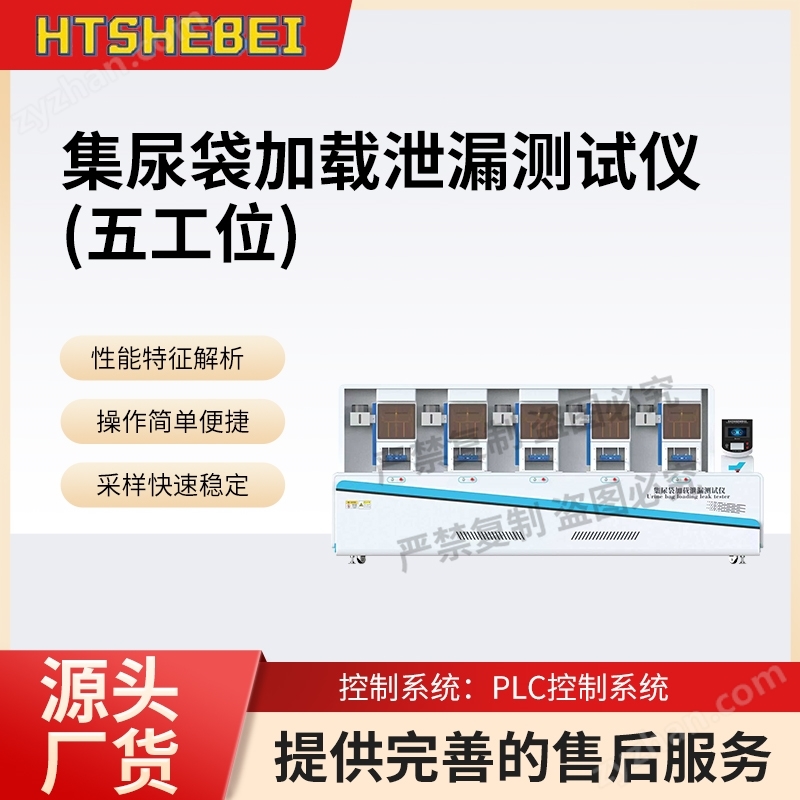

集尿袋加載泄漏測試儀-伍工位

?一、核心功能與原理?

??原理?：

?靜態加載?：向集尿袋填充液體（如生理鹽水），施加?200N±10N?垂直壓力（硬平板），保壓60秒后檢查泄漏痕跡。

?動態加載?：模擬反復擠壓（如1000次循環），監測長期使用下的密封失效風險。

?泄漏判定?：通過目視檢查吸水材料染色或高精度稱重量化泄漏量。

?空載泄漏測試?

對未充液集尿袋施加氣壓，浸水觀察氣泡或監測壓力衰減，驗證無負載密封性。

?二、關鍵技術配置?

?三、執行標準及標準化操作流程

符合標準：集尿袋加載泄漏測試儀符合GB-T17257.2 “集尿袋"標準中相關條款設計制造。?

6.3加載泄漏檢驗

6.3.1 要求

將貯尿袋充人有色水后,放在兩平行平板之間,然后對平行板施加壓力。目測檢查貯尿袋的泄漏情況。

6.3.2 試劑

6.3.2.1 有色水；

6.3.2.2 吸水材料:白色吸水材料。

6.3.3 設備

6.3.3.1 量筒

6.3.3.2供水裝置:其安裝和尺寸如圖2所示

6.3.3.3硬平板:其長、寬應大于貯尿袋。

6.3.3.4限位器:允許平板在垂直方向自由運動,同時,水平誤差≤士5°

6.3.3.5載荷:作用在貯尿袋上,方向向下,質量為200N±10 N

6.3.3.6 秒表或類似的計時裝置。

6.3.4 步驟

6.3.4.1 將有色水(6.3.2.1)加人貯尿袋

6.3.4.2密封導人管。如果有通氣口,應將其密封。

6.3.4.3將吸水材料平放在硬平板上，再將貯尿袋平放在吸水材料上。

6.3.4.4 放硬平板(6.3.3.3)在貯尿袋上部,限位器(6.3.3.4)限位,并向硬平板上逐漸施加壓力,施加在貯尿袋上的合力應為200N±10N。

6.3.4.5 作用在貯尿袋上的力至少保持1min,但不要長于1min10s。卸載后目測檢查貯尿袋和白色吸水材料有無泄漏痕跡。如果有痕跡則認為該貯尿袋有泄漏。

6.3.5 檢驗報告

檢驗報告包括第7章列出的信息,和敘述貯尿袋是否有泄漏。如果有泄漏,標明泄漏情況和具體位置

?四、核心應用場景?

?生產質控?：批量驗證集尿袋密封性，預防臨床泄漏事故。

?研發優化?：對比材料（如PVC/TPU）抗壓性能，改進接縫工藝。

?合規認證?：滿足?GB/T 17257.2-2009?、?YY/T 0321.1-2020?強制檢測要求。

五、配置清單

主機1臺；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若干;

直徑8mm液滿出口管長度3米;

止水開關2個;
